方形導波管
直線導波管
両端フランジ付及び片端フランジ付でのご提供が
可能です。
| サイズ | 周波数（GHz） |
|---|---|
| WRJ-7 | 5.85-8.20 |
| WRJ-10 | 8.20-12.40 |
| WRI-120 | 9.84-15.00 |
WRJ/WRI共に社団法人電子情報技術産業協会（JEITA）規格（旧EIAJ）です。
海外規格との整合については、お問合せください。
方形導波管フランジ
現地で直線導波管のフランジ取付を行う際に用います。
| サイズ | JEITA | JEITA（旧EIAJ系） | ||||
|---|---|---|---|---|---|---|
| （旧JIS系） | 長方形フランジ | 円形・正方形フランジ | ||||
| 非気密 | 気密 | 非気密 | 気密 | 非気密 | 気密 | |
| WRJ-7 | BRJ-7 | PRJ-7 | FUER70 | FPDR70 | ||
| WRJ-10 | BRJ-10 | PRJ-10(P,G) | FUER100 | FPDR100 | ||
| WRI-120 | FUBR120 | FPBR120 | ||||
海外規格フランジとの整合はお問合せください。
E/Hコーナー導波管
導波管を電界面（E面）又は磁界面（H面）に90° 曲げて敷設する時に用います。
Eコーナー
Hコーナー
| Eコーナー | 導波管サイズ | Hコーナー | 導波管サイズ |
|---|---|---|---|
| 型名 | 型名 | ||
| FW-0607 | WRJ-7 | FW-0707 | WRJ-7 |
| FW-0610 | WRJ-10 | FW-0710 | WRJ-10 |
| FW-0612 | WRI-120 | FW-0712 | WRI-120 |
電気特性、フランジ種類、寸法についてはお問合せください。
気密窓導波管
気密タイプの導波管に使用します。ガス封入口があるタイプとないタイプの2通りあります。
| 型名 | 導波管サイズ |
|---|---|
| FW-1207 | WRJ-7 |
| FW-1210 | WRJ-10 |
| FW-1212 | WRI-120 |
電気特性、フランジ種類、寸法についてはお問合せください。
テーパー導波管
違うサイズの導波管を接続する際に用います。
| 型名 | 導波管サイズ | |
|---|---|---|
| 大口径側 | 小口径側 | |
| FW-0902 | WRJ-2 | WRI-26 |
| FW-0910 | WRJ-10 | WRI-120 |
電気特性、フランジ種類、寸法についてはお問合せください。

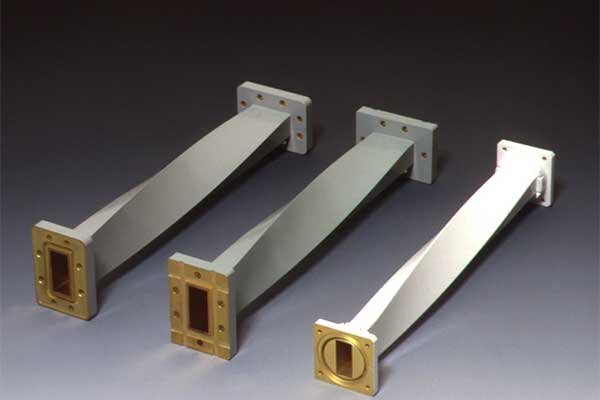

ねじれ導波管
導波管偏波面を90°回転させる為に用います。
| 型名 | 導波管サイズ |
|---|---|
| FW-1107 | WRJ-7 |
| FW-1110 | WRJ-10 |
| FW-1112 | WRI-120 |
電気特性、フランジ種類、寸法についてはお問合せください。
ねじり角は90°が標準ですが、それ以外についても製作可能です。

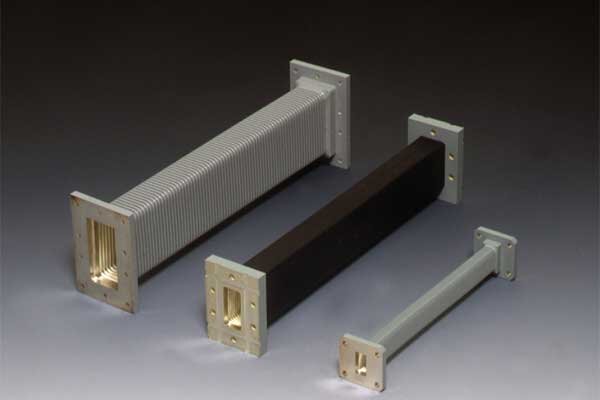

方形可とう導波管
導波管の振動を吸収する目的で用います。
| 型名 | 周波数（GHz） |
|---|---|
| FRJ-7-a | 6.57~6.87 |
| FRJ-7-b | 7.425~7.75 |
| FRJ-10 | 12.2~12.5 |
| FRJ-120 | 12.2~12.5 |
a、bの小文字の付いた型名は周波数バンドを分割しております。
電気特性、フランジ種類、寸法についてはお問合せください。

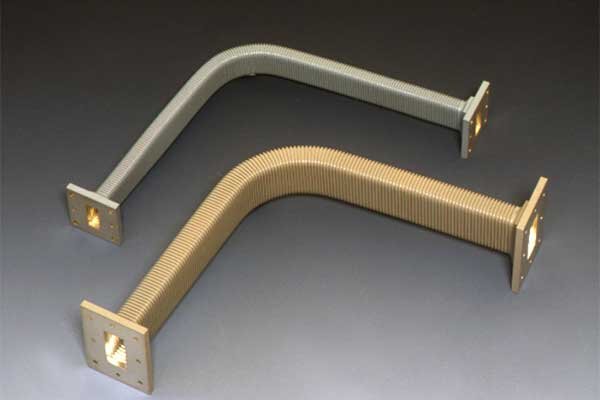

耐震用可とう導波管
可とう導波管と同様に振動を吸収する目的で用います。可とう導波管よりも可とう性やねじれに優れています。
| 型名 | 周波数（GHz） |
|---|---|
| FRJ-7 EQP-a | 6.57-6.87 |
| FRJ-7 EQP-b | 7.425-7.75 |
| FRJ-10 EQP | 12.2-12.5 |
| FRJ-120 EQP | 12.2-12.5 |
a、bの小文字の付いた型名は周波数バンドを分割しております。
電気特性、フランジ種類、寸法についてはお問合せください。

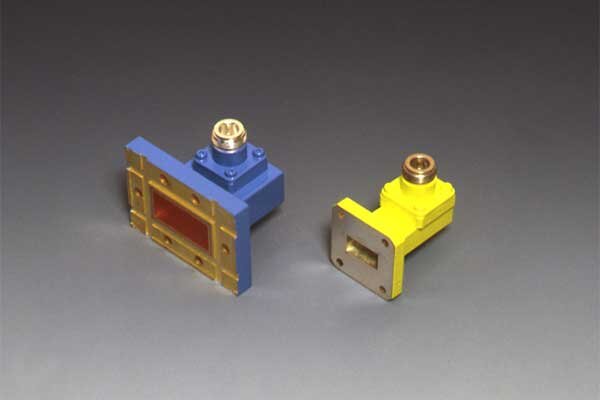

同軸－導波管変換器
導波管をインピーダンス50Ωの同軸線路に変換します。
| 型名 | 導波管サイズ | 同軸コネクタ |
|---|---|---|
| FCW-7 | WRJ-7 | N型、SMA型 |
| FCW-10 | WRJ-10 | N型、SMA型 |
| FCW-120 | WRI-120 | N型、SMA型 |
| FCW-180 | WRI-180 | SMA型 |
電気特性、フランジ種類、寸法についてはお問合せください。
