8K HEVCエンコーダー / デコーダー ELL8K

8K HEVCエンコーダー / デコーダー

ELL8K

最高水準の低遅延8K映像伝送

8K HEVCエンコーダー / デコーダー ELL8K

8K HEVCエンコーダー / デコーダー ELL8K

最高水準の低遅延8K映像伝送



8K 極超低遅延映像圧縮伝送システム「ELL8Kシステム」は当社製エンコーダーとデコーダー間のコーデック遅延を30ms以下※に抑えることが実現可能な世界最高水準の超低遅延エンコーダー/デコーダーです。(※当社計測器にて測定)
当社では2018年より同エンコーダーの開発に着手し、様々な実証実験に参加してその性能が高く評価されました。
一方で、「8K画質はよいのだが、導入するには数秒の遅延時間が長い」という問題に直面、この問題を解決するのが、当社が開発した「ELL8K」です。

特長

01.

コーディック遅延は
30ms以下

02.

非圧縮PCMオーディオを
最大64ch伝送可能

03.

複数拠点向けに
マルチキャスト配信が可能

アプリケーション

様々な産業分野でELL4K8Kによる新しいアプリケーションが期待されます。

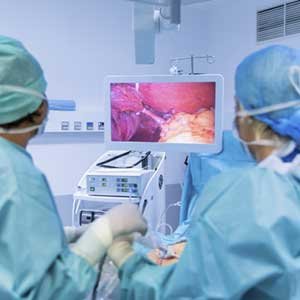

8K内視鏡映像伝送

8K内視鏡映像伝送

遠隔医療支援

遠隔医療支援

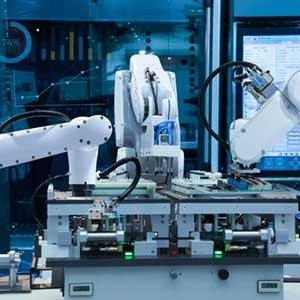

遠隔ロボット制御

遠隔ロボット制御

遠隔検査支援

遠隔検査支援

インフラ・モビリティ

インフラ・モビリティ

>自動運転支援

自動運転支援

>イベント中継

イベント中継

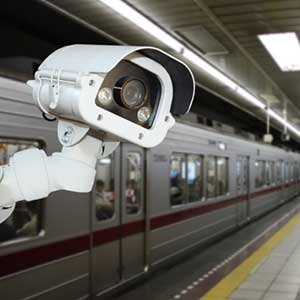

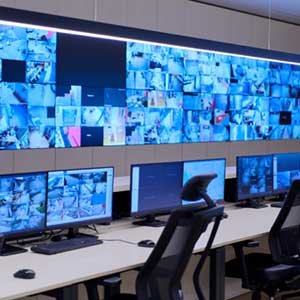

遠隔監視

遠隔監視

「商用5Gで低遅延8K映像伝送」実用化へ 世界最高水準の低遅延を達成
「商用5Gで低遅延8K映像伝送」実用化へ 世界最高水準の低遅延を達成

「商用5Gで低遅延8K映像伝送」実用化へ
世界最高水準の低遅延を達成

ミハル通信と京セラ株式会社(以下京セラ)は商用5G網を利用した8K映像の伝送実験を実施した。
京セラ横浜事業所(神奈川県横浜市都筑区)の商用5G網を利用し、8Kカメラの映像をミハル製ELL8Kエンコーダーでエンコードし、京セラ製5G対応デバイス「K5G-C-100A」を使って商用5Gサービスで送信、インターネット経由で商用5G網に戻ってきた信号を京セラ製5G対応デバイスで受信後、ミハル制ELL8Kデコーダーでデコードしてテレビに表示させる実証実験を行った。

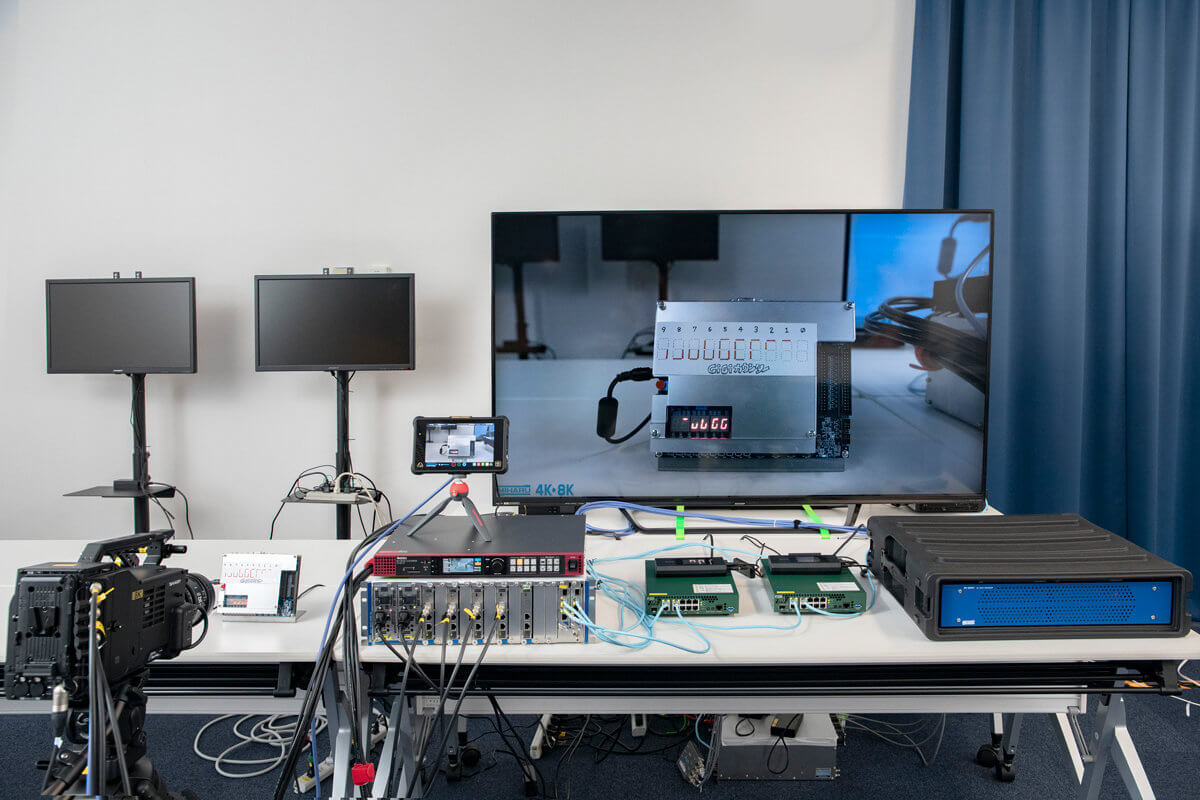

実験の様子(京セラ横浜事業所内)

全体の遅延時間を合計250ms以下に抑えることに成功

実験内容

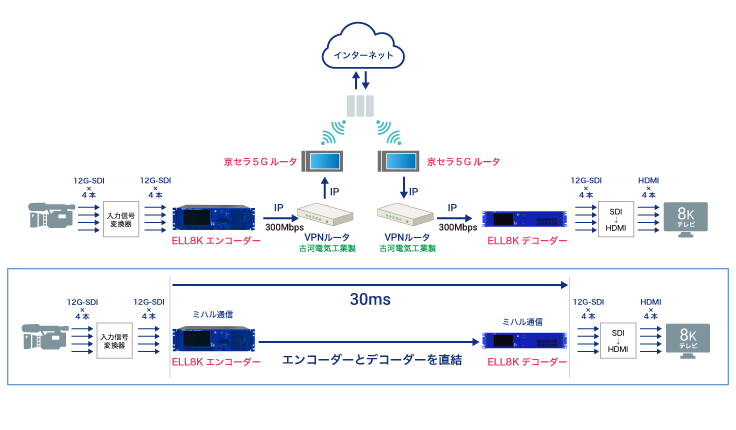

・上り回線は、8Kカメラで撮影した映像信号を12G-SDIで入力信号変換器に入力。フォーマット変換をして「ELL 8K HEVCエンコーダー/デコーダー」(以下「ELL8K」)に入力。「ELL8K」で超低遅延のHEVCエンコードを行い、VPNルータ(古河電気工業製)を経由して京セラ製5G対応デバイス「K5G-C-100A」に入力。「K5G-C-100A」から商用5G基地局(ミリ波の商用5G網)に無線伝送。5G基地局からインターネットを経由し、同じ5G基地局に伝送。

・下り回線は、5G基地局から無線伝送した信号を2台目の「K5G-C-100A」が受信。2台目のVPNルータを経由して「ELL8K」に入力。超低遅延デコードした信号をSDI/HDMI変換をした後、民生用8KテレビにHDMIで伝送して表示した。

・8Kカメラは1ms単位で時間を表示するカスタムカウンターを撮影。カウンターと5G・インターネットを経由して8Kテレビに映し出されたカウンターの映像を別のカメラで一緒に撮影し、それぞれのカウンターの画像に表示された時間の差から、遅延時間を測定した。

検証結果

実証実験で利用した京セラ横浜事業所内のミリ波の商用5G網において上り300Mbpsのビットレートが出て、8Kカメラから5G・インターネットを経由して8Kテレビに表示するまでの全体で、250msを切る低遅延での8K映像伝送を実現した。250ms以下の遅延で8K映像がミリ波の商用5Gネットワークとインターネットを通過させることが可能であることを実証した。

ELL8K 超低遅延の解説動画(企画制作:アストロデザイン㈱)

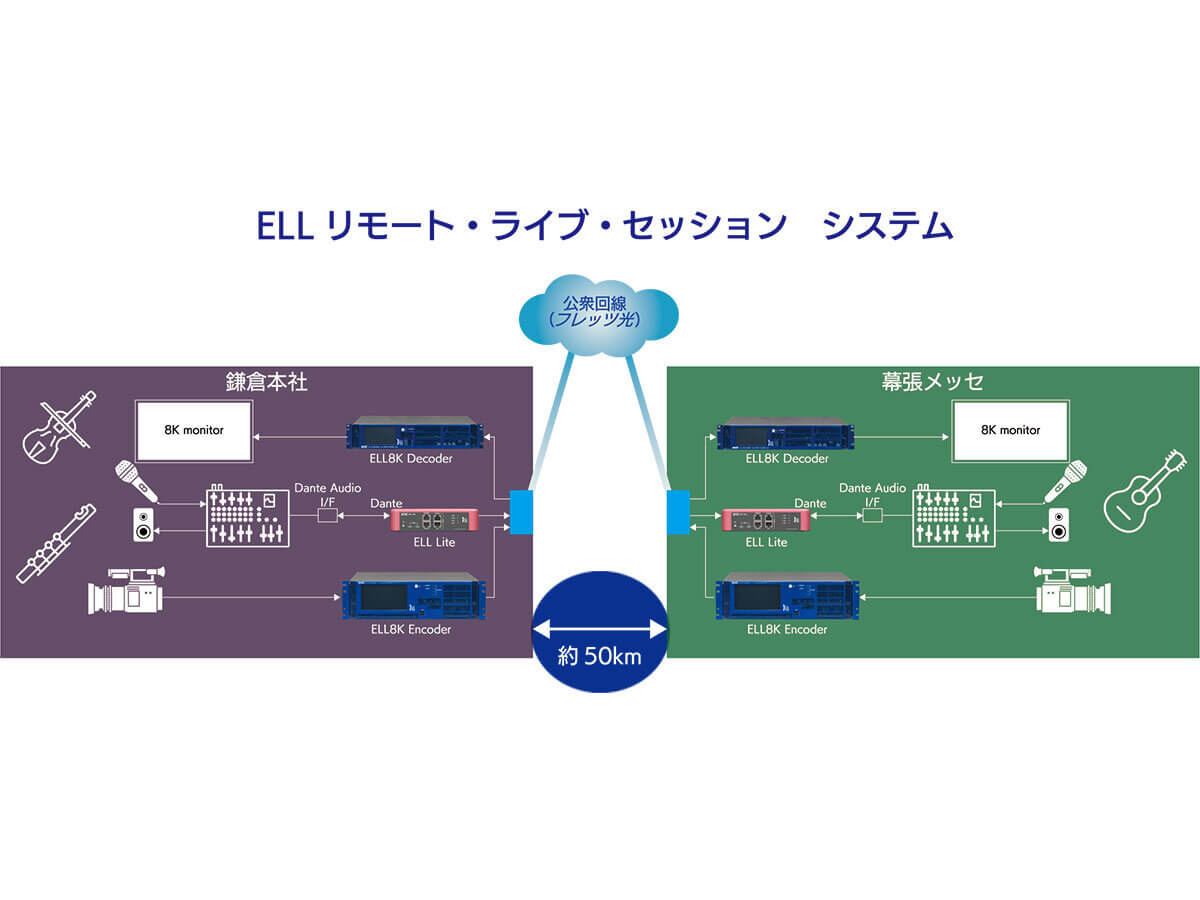

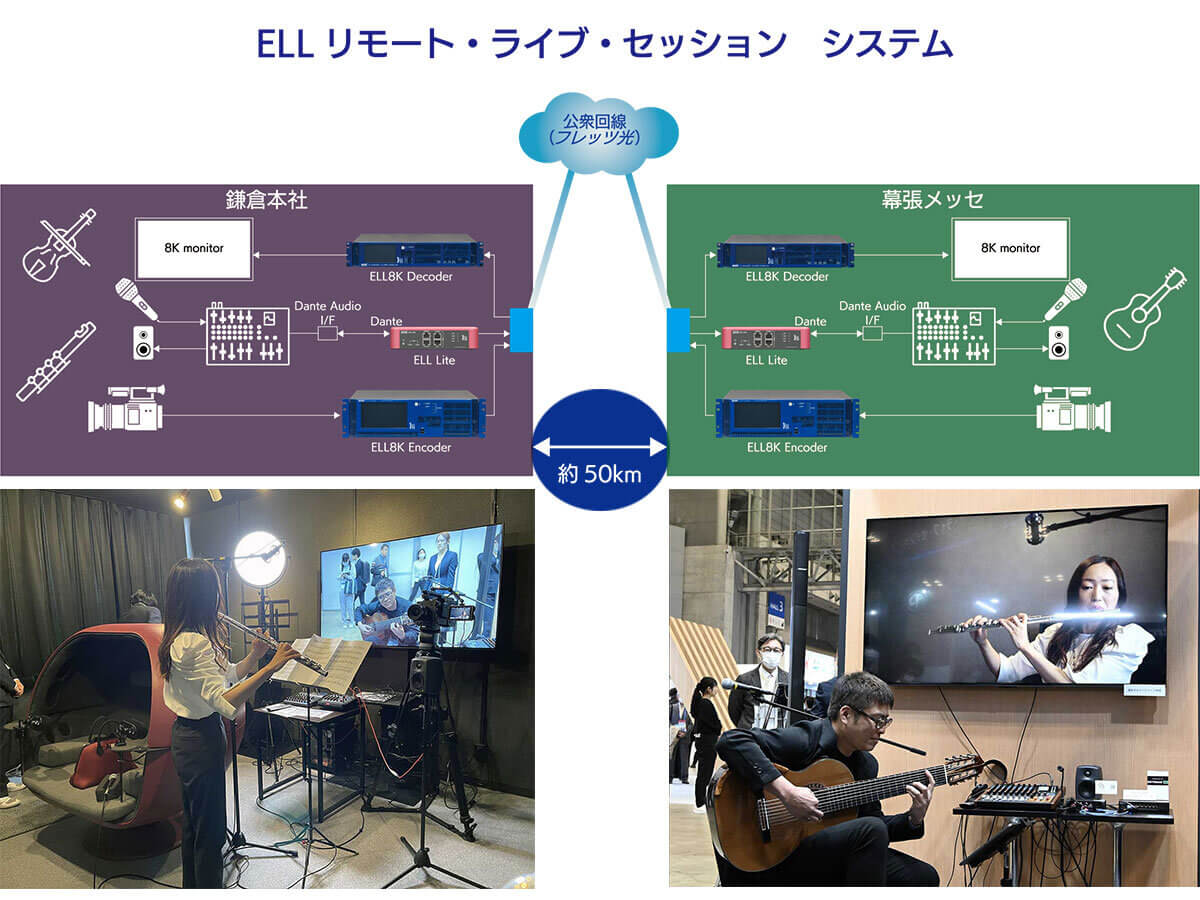

先日の第4回 4K・8K 映像技術展にて、幕張メッセのミハル通信ブースとアストロデザイン様を公衆回線で結び、
ELL8K を使った8K 映像伝送の掛け合いデモ展示を行いました。その解説動画となります。



展示会のご案内

第4回 4K・8K映像技術展
【名称】 第4回 4K・8K映像技術展
【会期】 終了しました
【会場】 幕張メッセ
(ミハル通信ブース 7ホール 小間番号40-5)
【主催】 RX Japan株式会社 (旧社名: リード エグジビション ジャパン)
【入場料】 無料(入場登録制)
Inter BEE 2021
【名称】 Inter BEE 2021
【会期】 終了しました
【会場】 幕張メッセ(ミハル通信ブース ホール7  小間番号 7308)/オンライン
【主催】 一般社団法人 電子情報技術産業協会
【入場料】 無料(入場登録制)

関連情報

メディアクリップ

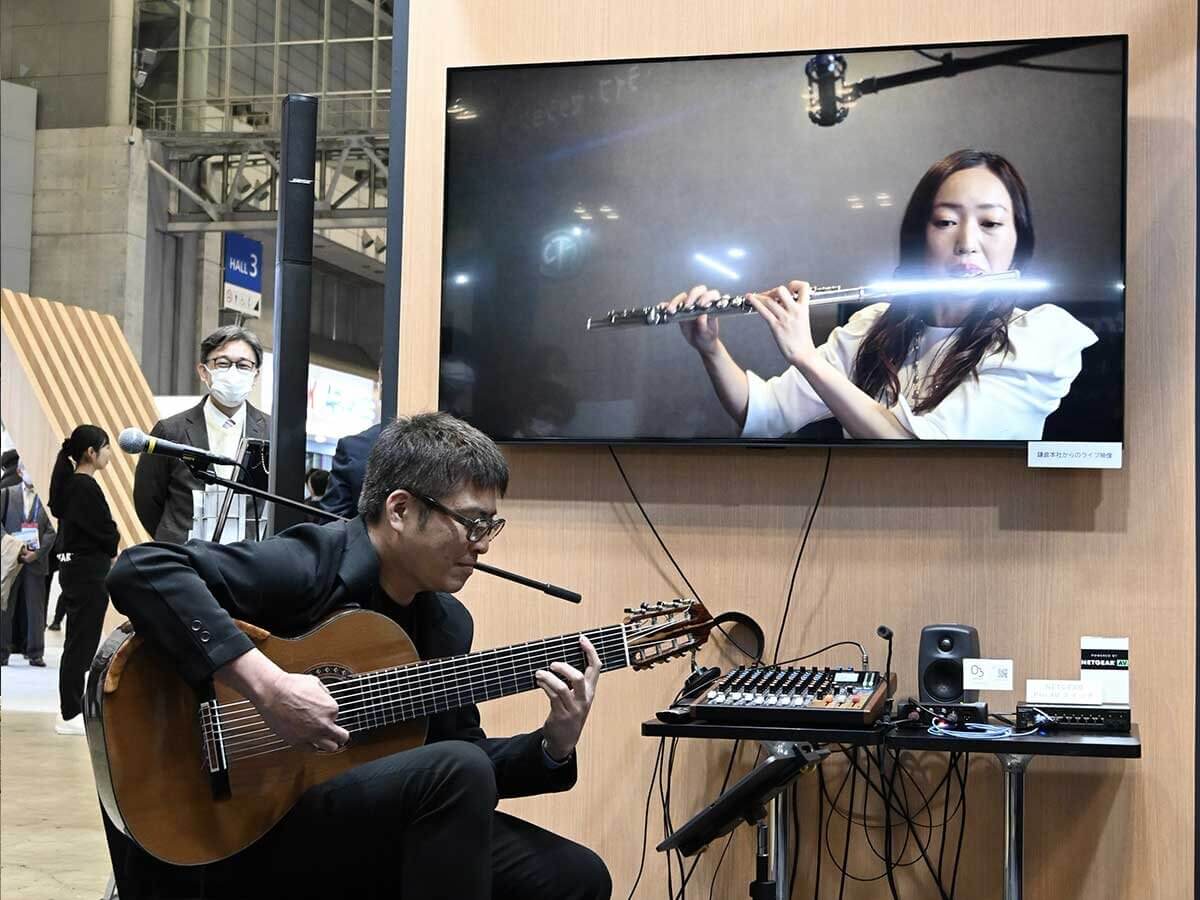

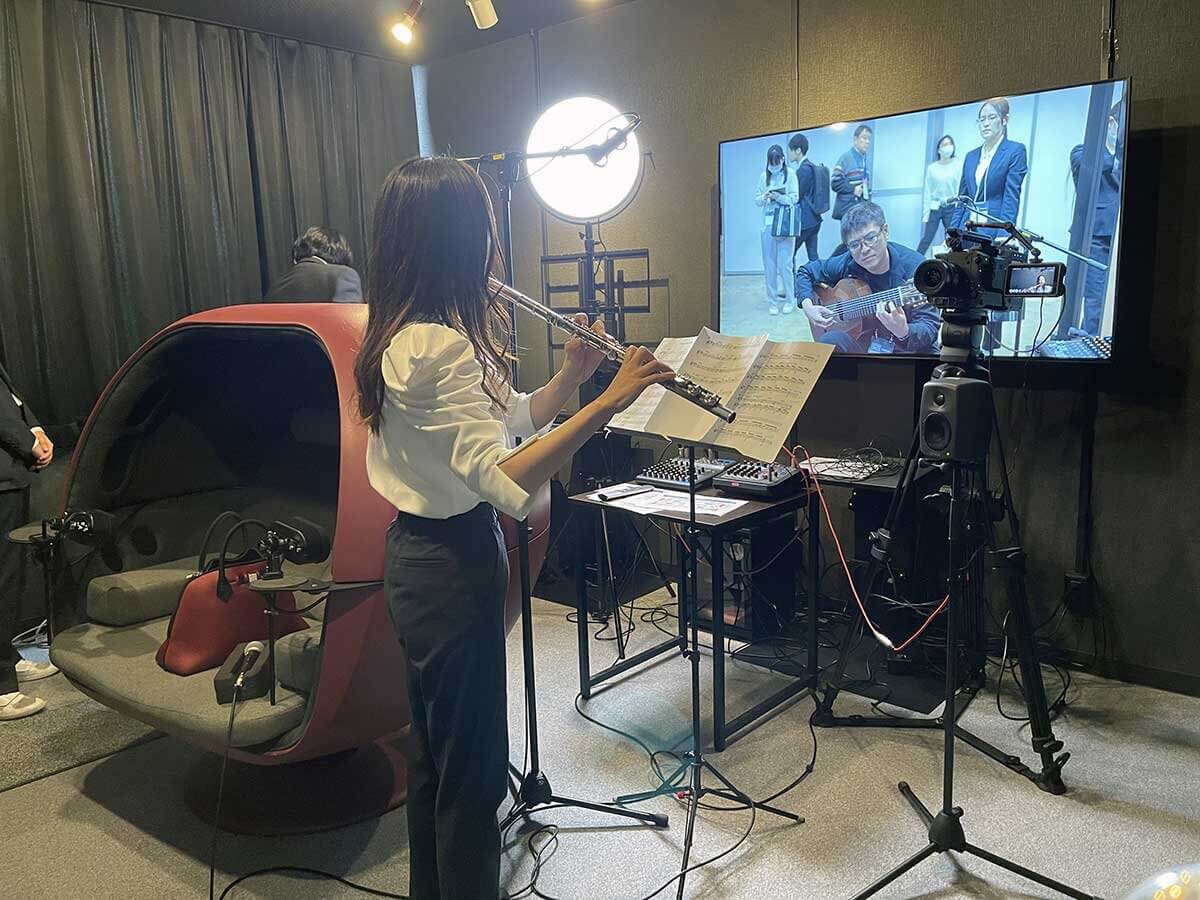

Inter BEE 2021での「8K映像とオーディオ伝送実験」の様子がAV Watchに掲載されました

展示会中のパフォーマンスとして実施された「8K映像とオーディオの伝送実験」の様子が、インターネットメディアAVWatshにて紹介されています。

月刊ニューメディア2021年7月号 新サービスのヘッドエンドリモート保守「M-3」や4K極超低遅延映像圧縮伝送システム「ELL4K」

新サービスのヘッドエンドリモート保守「M-3」や4K極超低遅延映像圧縮伝送システム「ELL4K」(月刊ニューメディア2021年7月号掲載)

「商用5Gで低遅延8K映像伝送」実用化へ 世界最高水準の低遅延を達成

「商用5Gで低遅延8K映像伝送」実用化へ 世界最高水準の低遅延を達成(月刊ニューメディア2021年9月号掲載)

プレスリリース

超低遅延8K HEVCエンコーダー「ELL8K」を開発 50msの超低遅延に成功

ミハル通信株式会社は、超低遅延8K HEVCエンコーダー「ELL8K」を開発、8K映像を同エンコーダーでエンコードした信号を、当社が開発したデコーダー経由で映像配信するシステムで、わずか50msという超低遅延の映像配信に成功しました。

ローカル5Gミリ波による8Kライブ伝送実証実験に成功

東芝インフラシステムズ株式会社、株式会社ケーブルメディアワイワイ、ミハル通信株式会社は、ローカル5Gミリ波による8Kライブ伝送実証実験に成功しました。

8K HEVC エンコーダー「ELL8K」商用5Gで世界最高水準の低遅延8K映像伝送に成功

ミハル通信株式会社は、超低遅延8K HEVCエンコーダー/デコーダー「ELL8K」を使って、8K映像を商用5Gサービスで送信、インターネット経由で商用5Gにて受信し8Kテレビに表示させる実証実験を行い、全体の遅延時間を合計250ms※以下に抑えることに成功しました。(※当社計測器にて測定)
