FTTHソリューション

段階的FTTH化とHFCシステムの最適融合

  1. FTTHシステム リーフレット



    GE-PON(Gigabit Ethernet-Passive Optical Network) システム

    Gigabit Ethernet信号を光信号に変換し、PDS(Passive Double Star)方式で通信を行うPONシステムです。

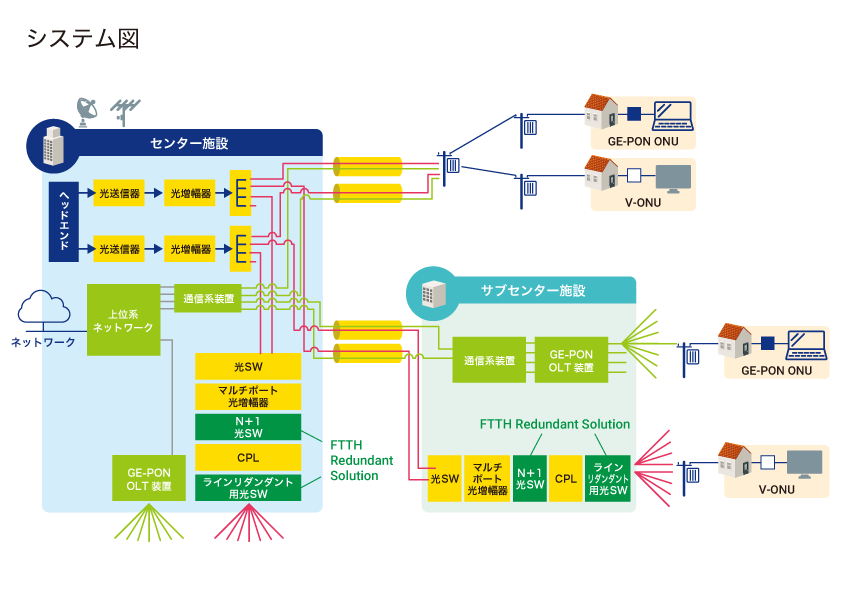

    GE-PONシステム例
  • マルチスロットOLT装置

    ●PON2ポート、WAN2ポート構成のPIFユニットが最大12台実装可能です(最大PON24回線)。
    ●OLT装置1台で、最大1536ユーザ(端末)までサービスが可能です。
    ●3ピッチでJIS・EIAどちらの規格のラックにも実装可能です。・電源は2台構成で、冗長運転が可能です。
    ●光インターフェースはSFPタイプを採用。
    ●ケーブルプラス電話※サービス対応です。
    ※KDDI(株)が日本全国のケーブルテレビ各社と提携して提供するサービス
     マルチスロットOLT装置(MGES4シリーズ)
    マルチスロットOLT装置(MGES4シリーズ)
  • GE-PON ONU

    ●OLT装置からの監視機能に対応しています。
    ●端末用インターフェースはGigabitイーサネットとFastイーサネットの2ポートを装備しています。
    ●据え付けは、縦置き、横置き、壁取り付けに対応しています。
    ●ケーブルプラス電話※サービス対応です。
    ※KDDI(株)が日本全国のケーブルテレビ各社と提携して提供するサービス
     GE-PON ONU
    GE-PON ONU
  1. ▲このページの上部へ
    映像配信システム

    FTTHによる映像配信システムを実現するための多彩なフルラインナップを用意しています。

    映像配信システム例
  • 3224MHz 外部変調型光送信器

    ●ヘッドエンド構成に柔軟に対応するため、MOTSDタイプ(高密度実装)と1Uサブラックタイプを用意。
    ●MOTSDタイプは同サブラック内においてファイバーアンプ、光スイッチ等シリーズ品との接続ができ、効率的なシステムを構築できます。
    ●SBS抑圧機能を実装しており光アンプとの組み合わせにより高い光入射パワーが得られます。
    ●70~770MHz帯および1000~3224MHz帯に各々独立した調整機能を実装しておりますので帯域毎に信号レベルの補正を行うことができます。
    ●70~770MHz帯および1000~3224MHz帯それぞれRFレベル監視機能を実装しており保守対応に威力を発揮します。(監視ユニット実装時)
    ●監視ユニットを用いて遠隔監視ができます。
     3224MHz 外部変調型光送信器
    3224MHz 外部変調型光送信器
  • 3224MHz 直接変調型光送信器

    ●MOTSDシリーズユニットで設計しており高密度実装が可能です。
    ●SBS抑圧機能を実装しており光アンプとの組み合わせにより高い光入射パワーが得られます。また同シリーズ監視ユニットを介し、SBS抑圧レベルの設定が可能です。(最大+18dBm)
    ●70~770MHz帯および1000~3224MHz帯に各々独立した調整機能を実装しておりますので帯域毎に信号レベルの補正を行うことができます。
    ●本器後面に専用の合波ユニット(MOTSD-MPSA-3/1)を実装することでCATV、BS/CS-IF、AUX信号を独立して入力することができます。
    ●標準伝送距離20km。また分散補償ファイバー(MODC-RB-JE)の組み合わせにより更なる長距離伝送が期待できます。※
    ※実績:60km光伝送によるFTTHシステムを実現
     3224MHz 直接変調型光送信器
    3224MHz 直接変調型光送信器

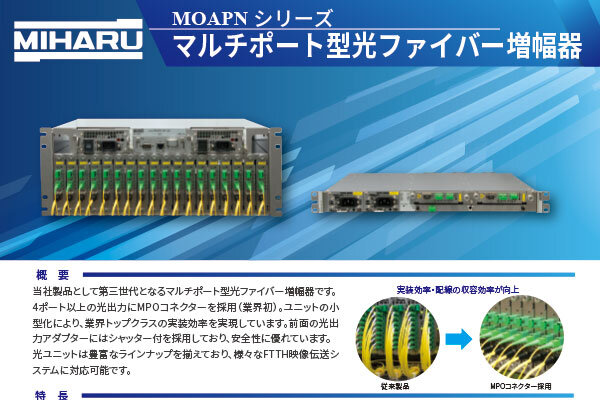

  • マルチポート型光ファイバー増幅器(MOAPN シリーズ)

    ●JIS・EIAどちらの規格のラックにも実装可能な4Uサブラックです。
    ●MOAPNシリーズの光ユニットを最大18台実装可能です。
    ●4Uサイズに最大144光出力ポートを備えました(当社3U型MOSFシリーズ比で1.5倍の高密度化を実現)。当社が提案する強靭化ソリューションを小スペースで実現可能です。
    ●4ポート以上の光出力にMPOコネクターを採用(業界初)
    ●電源ユニット(冗長対応)、光ユニット及び監視ユニットは,前面保守かつ活線挿抜が可能です。
    ●SNMP、WEB監視制御に対応しています。
     マルチポート型光ファイバー増幅器(MOAPNシリーズ)
    マルチポート型光ファイバー増幅器(MOAPN シリーズ)
  • 2681MHz V-ONU

    ●伝送帯域は70~770MHz、1000~2681MHzです。
    ●FSK変調信号により、RF出力ON/OFF制御が可能です。
    ●AGC機能を搭載していますので、現場での調整が容易です。
    ●RF出力レベル調整用にアッテネーターを装備。スイッチで0/-15dBの切替えが可能です。
    ●RF OUT端子とは別にFM OUT端子を搭載し、本体給電の有無に関わらず、FM帯域の信号を出力することが可能です。またFM OUT端子はRF出力ON/OFF制御の影響を受けません。(型名指定#4)
    ●光ローゼットには接続スリーブまたはWDMフィルターを合計3個、SCアダプターを2個収容可能です。
    ●防水性能としてIPX4を満たしています。
    ●取り付け金具(別売)によりポールへの設置が可能です。
    ●電源挿入器(PI※1)内蔵電源を採用。電源を本体に収容して使用することで屋外でのAC100V直接給電に対応します。
     2681MHz V-ONU
    2681MHz V-ONU
    1. ▲このページの上部へ

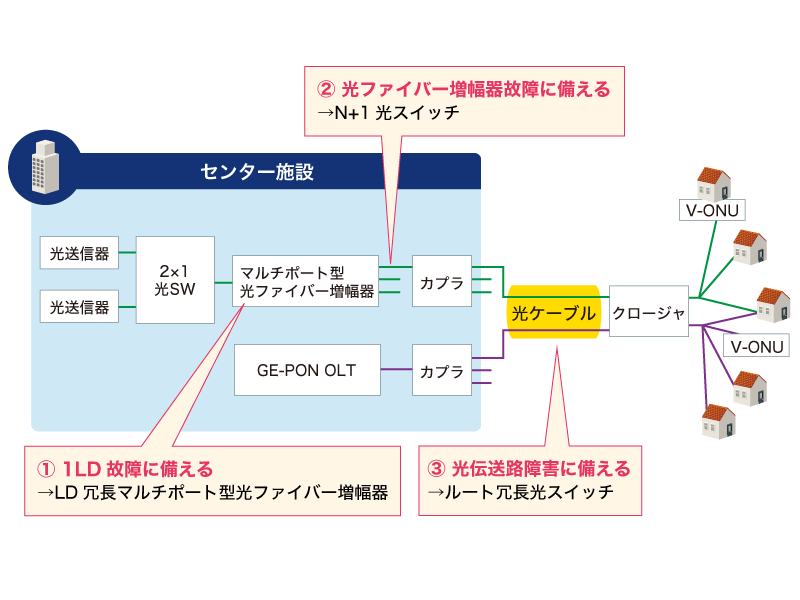

強靭化対応FTTHソリューション
  1. 強靭化対応FTTH ソリューション

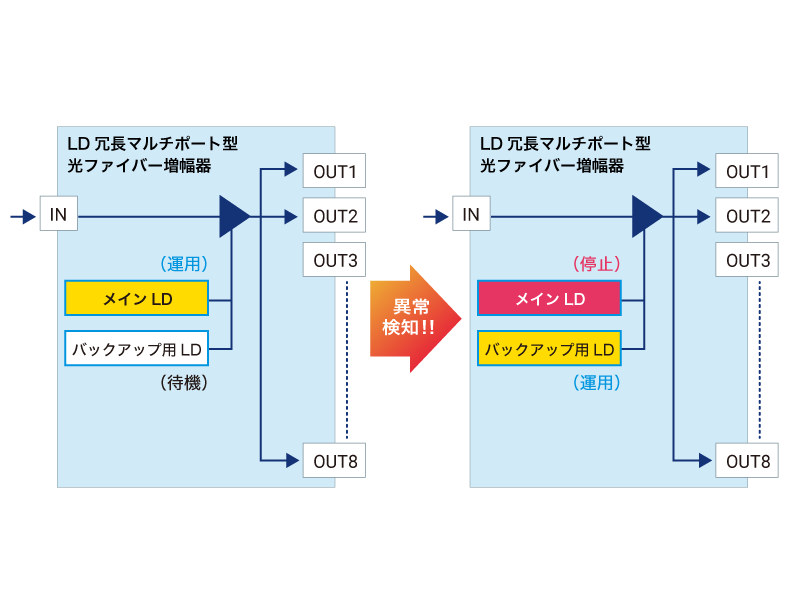

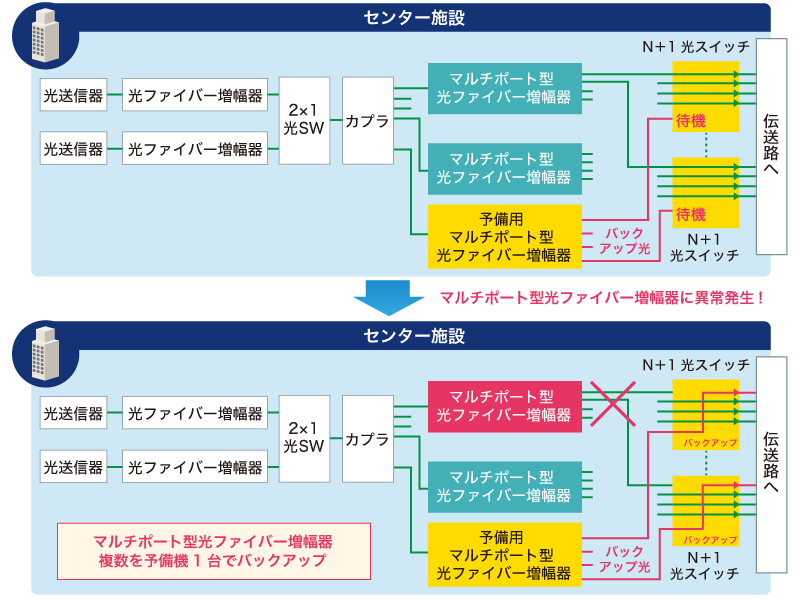

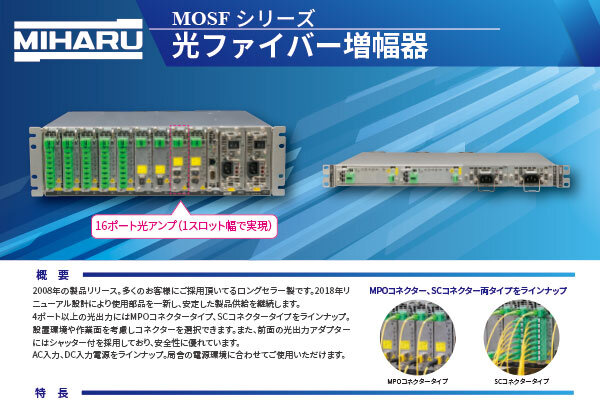

  • N+1 光信号切替器(N+1 光スイッチ)

    N+1光信号切替器(N+1光スイッチ)
    ●マルチポート光ファイバー増幅器(MOSFシリーズ)と同サブラックに搭載可能な汎用タイプと、N+1光スイッチ専用サブラックに搭載する専用タイプ(MOFPシリーズ)をラインナップ。スイッチタイプは8+1、4+1から選択でき、柔軟なシステム構築が可能です。

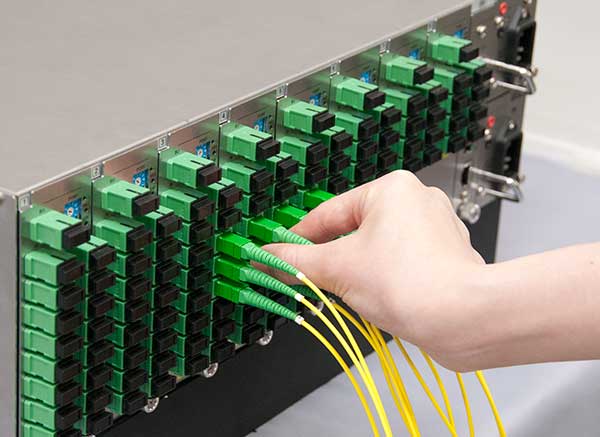

    ●優れた操作性を具備。特にSCアダプタータイプでは専用工具を用いなくても光コードの挿抜が可能です※
    ●SNMP、WEB監視制御に対応。切替発生時のTRAP発報等が可能です。

    ※当社テストの場合

    N+1 光信号切替器(N+1 光スイッチ)

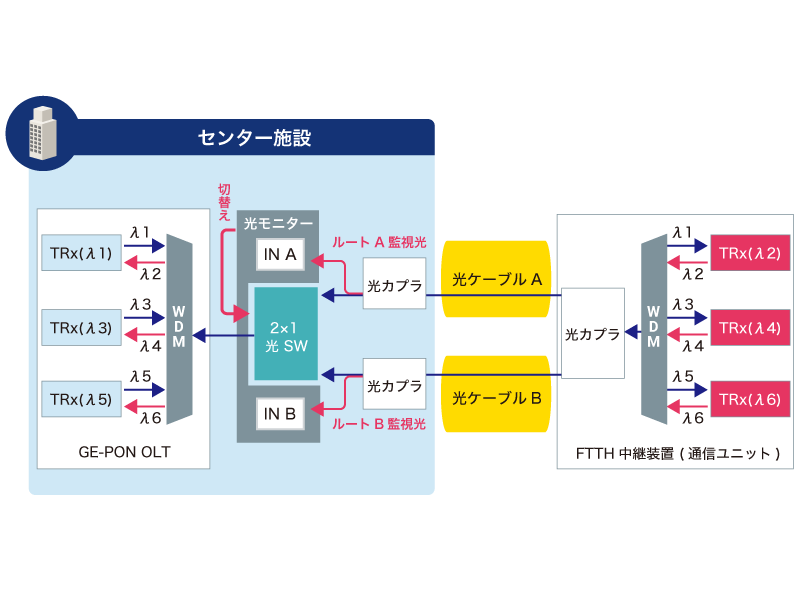

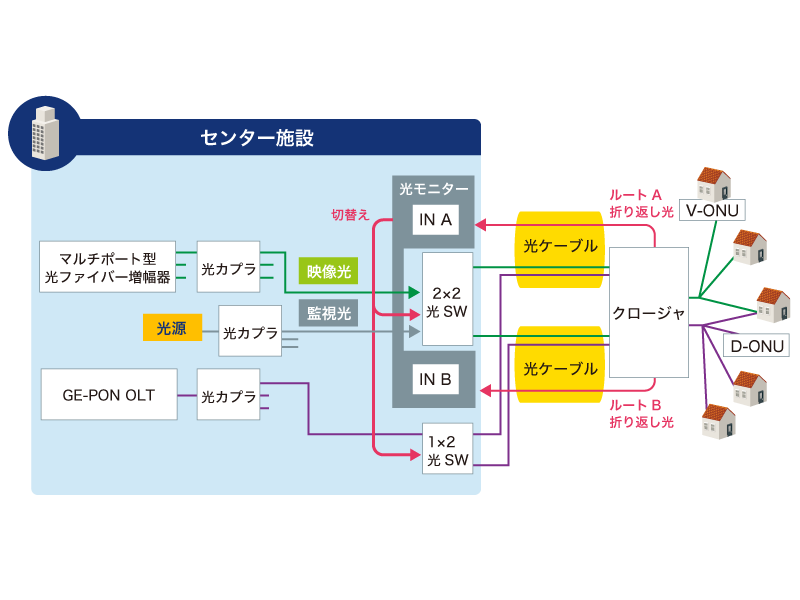

  • ルート冗長光スイッチ

    光伝送路冗長専用の光スイッチです。FTTH加入者系光伝送路(クロージャーまで)やセンター⇔ノード間等に適用可能です。光モニターで光レベルを常時監視し、自動で予備ルートへ切替えます。

    ●ユニットを挿抜可能なため、保守時の影響範囲を限定できます。
    ●専用工具を用いなくても光コードを挿抜可能※
    ●サブラック間はD-subケーブル1本で接続。光モニター→光スイッチの関連付け作業が容易です。
    ●SNMP、WEB監視制御に対応。遠隔からの系統切替や、異常発生時のTRAP発報等が可能です。

    ※当社テストの場合

    ルート冗長光スイッチ
  1. ▲このページの上部へ

FTTBソリューション

  1. FTTB ソリューション パンフレット



  • 棟内型光ノード装置

    ●マンションやアパートなどの集合住宅に設置する棟内型光ノード装置です。
    ●当社FTTxマネージャにより、遠隔監視・制御ができます。
    ●当社従来製品よりも低い光入力レベル範囲にすることで、本格的なデジタル時代を考慮した効率的な光分配システムが構築できます。
    ●筺体は当社FTTH用光端末器で使用している防雨構造の樹脂筺体を採用することで、屋外での使用及びドロップケーブルの引き込みが可能です。
    ●光AGC機能を搭載しているため、現場での調整が容易です。
    ●光接続スリーブ、WDMフィルタ、光アッテネータが収容可能な光ローゼットを装備しています。
    棟内型光ノード装置
  • ノード監視対応上り一括光受信器

    ●棟内型光ノード装置の監視システムに対応した上り光受信器です。
    ●棟内型光ノード装置より伝送される監視信号を処理し当社サブラック内のLAN/485変換器を介して、棟内型光ノード装置、及び本器の監視が可能です。
    ●最大8台のノード装置の上り光信号(8chCWDM)を一括受信できます。
    ●当社MOTSDシリーズのハーフユニットを採用しており、3U型サブラック(MOTSD‒SR‒3JE)の場合、最大24台の実装が可能です。
    ●RF出力レベルは光入力に応じた自動調整ができます。
    ●光分配システムを考慮し当社従来製品よりも低い光入力レベル範囲にすることで、効率的な光分配システムの構築が可能です。
    ●低い光入力レベルにおいても従来品と比べC/N特性を改善させることで安定した伝送品質が確保できます。
    ノード監視対応上り用一括光受信器
  • ノード監視対応FSK送信器

    ●棟内型光ノード装置の監視システムに対応したFSK送信器です。
    ●棟内型光ノード装置に対し監視タイミング信号を送出します。受信した棟内型光ノード装置は監視タイミング信号をもとに各ノードから決められた時間に監視信号をセンターへ送信します。
    ノード監視対応FSK送信器
  • 監視機能付きLAN/485変換器

    ●サブラック内のLAN/485変換器を介して、棟内型光ノード装置、光センター装置の直接監視・制御が可能。
    ●SNMPエージェント機能を搭載しており、SNMPマネージャにて監視可能。
    監視機能付きLAN/485変換器
  1. ▲このページの上部へ
