デジタルCATVシステム

高度BS ヘッドエンド装置

製品情報

デジタルCATVシステム

高度BS ヘッドエンド装置

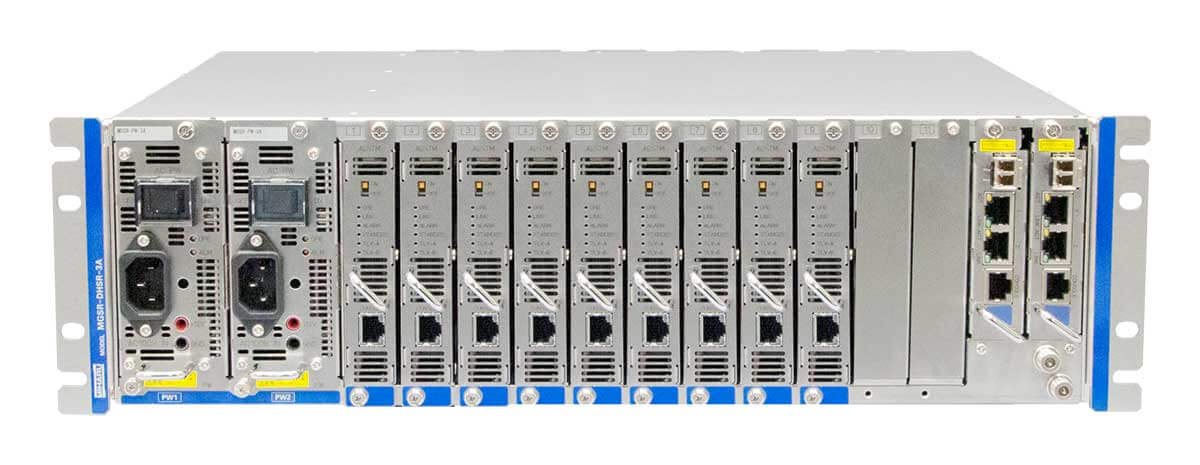

高度BSトラモジ(1スロット)

高度BSトラモジ(1スロット)

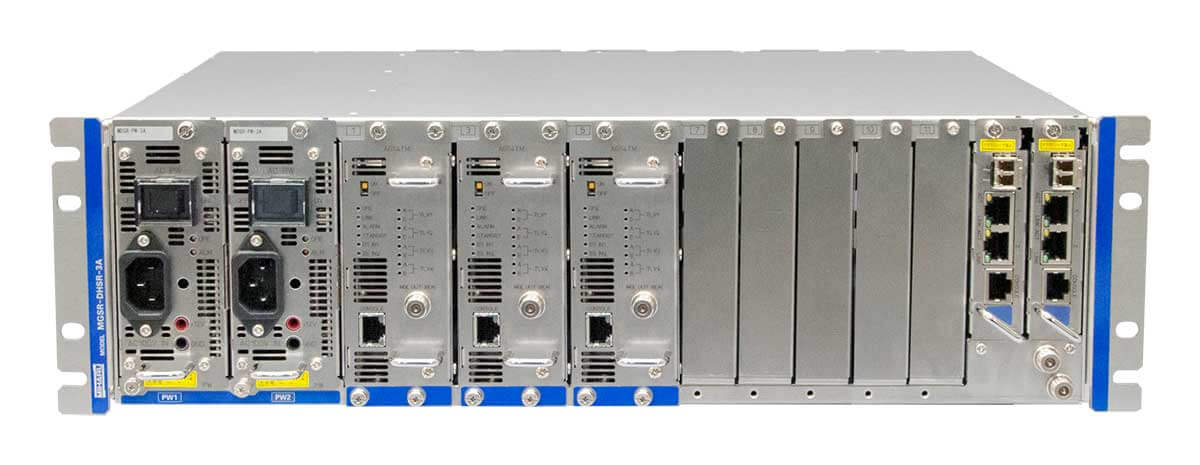

高度BSトラモジ(2スロット)

高度BSトラモジ(2スロット)

高度BSトラモジユニット

BS-IF受信部が2系統ありRF冗長を実現、無瞬断で切替可能
さらにTLV/IP入力も1系統あり、RF・IP冗長も可能

ダブルハブ3Uサブラック

3Uハブユニットを2系統備え、ルート冗長が可能

デジタルCATVシステム
デジタルCATVシステム

構成ユニット

高度BSトラモジ(1スロットタイプ)
MGSR-ABSTM-A

● BS-IF受信部を2系統備えているので自局アンテナと光伝送による予備系アンテナとの受信点冗長が可能
● TLV/IP入力を1系統備えているので、自局アンテナとIP伝送による受信点冗長が可能
● 1ユニットで4Kを1サービス伝送可能
● TLV/IP出力も装備

高度BSトラモジ(2スロットタイプ)
MGSR-ABS4TM-A

● BS-IF受信部を2系統備えているので自局アンテナと光伝送による予備系アンテナとの受信点冗長が可能
● TLV/IP入力を1系統備えているので、自局アンテナとIP伝送による受信点冗長が可能
● 複数QAM(SPEC-034)運用時、任意の周波数で出力が可能(256QAM×3波、64QAM×4波)
●TLV/IP出力も装備

高度BS復調ユニット(IP出力)
MGSR-ABSDM-A

● 高度BS1チャンネルに含まれる任意のTLVストリームを、サブラック搭載のイーサネットスイッチよりIP出力が 可能
● RF受信部を2系統備えているので、受信点冗長が可能
● TLV/IP出力は、当社製高度BSトラモジまたは 当社製IP入力高度BSQAM変調ユニットで受信が可能

高度BS QAM変調ユニット(IP入力)
MGSR-ABSQMD-A

● 高度BS復調ユニットより配信されるTLV/IP信号を受信し、複数搬送波変調が可能 ●1ユニット(2スロット)で最大4TLVの処理・変調を実現
●IPポートを2系統備えているので、受信点冗長やルート冗長が可能
●1ユニットで4K×4サービスまたは8K×1サービスの出力が可能
※4Kサービスと8Kサービスの同時運用は不可

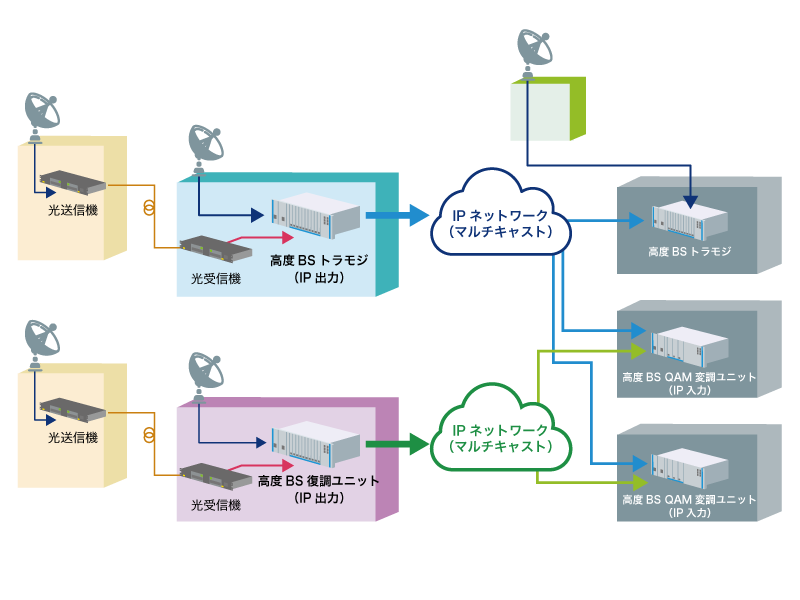

運用システム例:IPマルチキャスト配信システム

運用システム例:IPマルチキャスト配信システム

資料ダウンロード一覧

4K 超低遅延伝送+ 高度ケーブル自主放送

4K 超低遅延伝送+ 高度ケーブル自主放送

                       ダウンロード
BS トランスモジュレーション

BS トランスモジュレーション

ダウンロード
ダイバーシティ地デジシグナルプロセッサー

ダイバーシティ地デジシグナルプロセッサー

ダウンロード

M-3保守サービス

M-3保守サービス
M-3( エム・トリプル)は弊社製ヘッドエンドシステム機器情報、ステータスをリモート監視・運用支援する管理プラットフォームです。
弊社製ヘッドエンド装置の各種情報、ステータスをリモートで把握し、お客様の運用を支援致します。

詳細はこちらから
