館内デジタル自主放送システム MRシリーズ

館内デジタル自主放送システム MRシリーズ
  1. 館内デジタル自主放送システム　リーフレット
既存の共聴設備をそのまま使ったデジタル化を実現します館内デジタル自主放送システム MRシリーズ　5つのラインナップ

　MRシリーズ総合パンフレット／MR3000X／MR3100X／MR3200X／MR3300X／MR5000X

特　長
5つのラインナップが学校、ホテル、競技場、ショッピングセンター、
放送局など様々な施設の館内放送のデジタル化を実現
館内デジタル自主放送に必要な機能がワンパッケージ
ハイビジョン映像、アナログ映像そしてスカパー！ HD映像を送出、地デジ対応テレビで視聴
ハーフサイズユニットなので設置スペースも従来の半分
自社開発・設計・製造による高い信頼性と柔軟な対応が可能
内部ブロック図

MR3000X　ブロック図

MR3100X　ブロック図

MR3200X　ブロック図

MR3300X　ブロック図

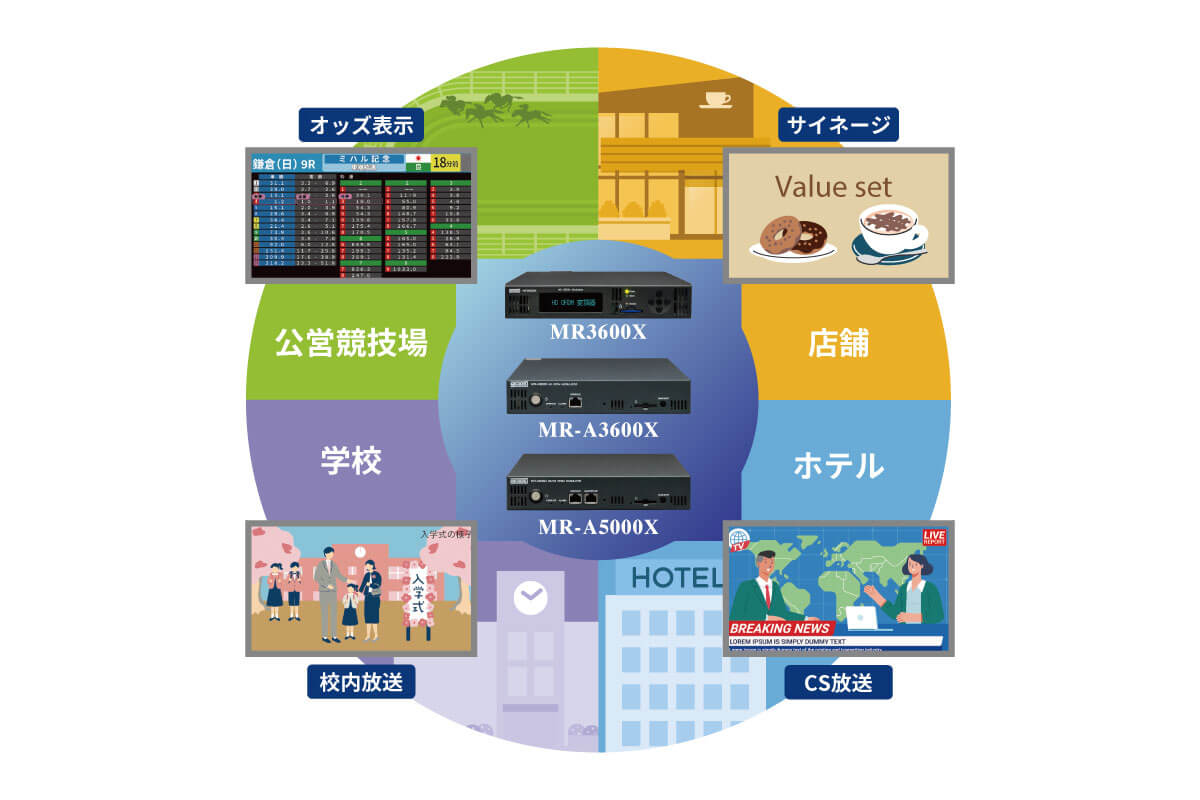

MRシリーズのシステム例
  1. 館内アナログ自主放送のデジタル化
  2. 競技場向けシステム
  3. 監視システム
  4. ネットワーク配信
  1. ▲このページの上部へ

館内デジタル自主放送システム MR5000X

館内デジタル自主放送システム MR5000X

　MR5000X　リーフレット

MR5000X　ブロック図

MR専用ラックマウント（M-DUR-JE）　※オプション

MR専用ラックマウント（M-DUR-JE）

【基本仕様】
　◆構造・・・　19インチラックマウントタイプ、JIS：1H・EIA：1U　兼用
　◆材質・・・　鉄
　◆塗装色・・・　黒
　◆寸法・・・　480(W)×43.7(H)×364.4(D)mm
　◆質量・・・　3kg 以下

  1. ▲このページの上部へ

放送局向け緊急バックアップ装置

放送局向け緊急バックアップ装置

昨年のInter BEEで発表した「放送局向け緊急バックアップ装置」の製品化が完了、いよいよ発売します。発表以来、多くの放送局様からお問い合わせ、ご要望をいただき改良を加えてまいりました。災害時の緊急放送時の送出機としてはもちろん、ホワイトスペース跡地利用で注目されているエリアワンセグ放送の送出機としてもご使用することが可能です。
　放送局向け緊急バックアップ装置

緊急バックアップ装置　ブロック図

エリアワンセグ放送の送出機としても利用できます

エリアワンセグ放送の送出機としても利用できます
  1. ▲このページの上部へ

その他ラインナップ

  • HDエンコーダ内蔵OFDM 変調器　MMD-HDTVRA-JE

    HDエンコーダ内蔵OFDM 変調器　MMD-HDTVRA-JE
    • ホテル、学校、病院、公共施設など向けに開発した地上デジタル自主放送用のHDエンコーダ内蔵OFDM変調器です。
    • 簡易EPG送出機能を標準で備えています。簡易EPGで運用する場合は，設定および運用にコントローラを必要としません。
      ※詳細EPGを行う場合は別売ソフトをご購入ください。
    • 映像信号入力はHD-SDI信号(SMPTE 292M準拠) を入力できます。
    • デジタル音声信号入力はSDI エンベデッド(SMPTE E299M準拠) またはAES/EBU(AES3準拠) から選択できます。
    • AES/EBUデジタル音声信号入力には，音楽CDなどの音源（44.1KHz）を映像信号に同期した48kHz のサンプリング周波数に変換するサンプリングレート変換機能を備えています。
    • TS入力端子を2端子備えていますのでデータ放送などのサービス追加が行えます。
    • 内蔵エンコーダを含め最大3サービスまで送出できます。
    • SNMPエージェント機能を実装しているので、SNMPマネージャからの遠隔監視が可能です。
    • 本器より送出されるTOTは時刻サーバより取得した時刻情報、あるいは放送波に含まれるTOTより取得した時刻情報を基に生成されます。
      ※時刻サーバにて時刻補正をされる場合は、別途ネットワーク用時刻サーバをご用意下さい。

  • SDエンコーダ内蔵OFDM 変調器　MMD-SDTVRA-JE

    SDエンコーダ内蔵OFDM 変調器　MMD-SDTVRA-JE
    • ホテル、学校、病院、公共施設など向けに開発した地上デジタル自主放送用のSDエンコーダ内蔵のOFDM変調器です。
    • 簡易EPG送出機能を標準で備えています。簡易EPG※で運用する場合は，設定および運用にコントローラを必要としません。
      ※詳細EPGを行う場合は，別売のコントローラソフトをご購入下さい。
    • 映像信号入力はNTSCコンポジット信号、またはSD-SDI信号（SMPTE259M準拠）を入力できます。
    • 音声入力はアナログ音声の600Ω平衡音声、不平衡音声またはSD-SDI重畳から選択できます。
    • 音声モードを外部から制御するリモート入力端子を備えています。
    • TS入力端子を2端子備えていますのでデータ放送などのサービス追加が行えます。
    • 内蔵エンコーダを含め最大3サービスまで送出できます。
    • SNMPエージェント機能を実装しているので、SNMPマネージャから遠隔監視が可能です。
    • 本器より送出されるTOTは時刻サーバより取得した時刻情報、あるいは放送波に含まれるTOTより取得した時刻情報を基に生成されます。
      ※時刻サーバにて時刻補正をされる場合は、別途ネットワーク用時刻サーバをご用意下さい。

  • 多重機能内蔵OFDM変調器　MMD-DTVRA-JE

    多重機能内蔵OFDM変調器　MMD-DTVRA-JE
    • ホテル、学校、病院、公共施設など向けに開発した地上デジタル自主放送用の多重機能内蔵OFDM変調器です。
    • 簡易EPG送出機能を標準で備えています。簡易EPG※で運用する場合は，設定および運用にコントローラを必要としません。
      ※詳細EPGを行う場合は，別売のコントローラソフトをご購入下さい。
    • TS入力端子を3端子備えていますので、データ放送などのサービス追加が行えます。
    • TS入力端子に別途HDエンコーダまたはSDエンコーダのTSを入力することにより、最大3サービスを送出できます。
    • SNMPエージェント機能を実装しているので、SNMPマネージャからの遠隔監視が可能です。
    • 本器より送出されるTOTは時刻サーバより取得した時刻情報、あるいは放送波に含まれるTOTより取得した時刻情報を基に生成されます。
      ※時刻サーバにて時刻補正をされる場合は、別途ネットワーク用時刻サーバをご用意下さい。

  • デュアルSD エンコーダ　MDENC-SDTVRA-JE

    デュアルSD エンコーダ　MDENC-SDTVRA-JE
    • SDTV MPEG2エンコーダを2つ内蔵し，2サービスを多重してTSを出力します。
    • 映像入力はNTSCコンポジット信号，またはSD SDI信号から選択できます。
    • 音声入力はアナログ音声の600Ω平衡音声，不平衡音声またはSD SDI重畳から選択できます。
    • 音声モードを外部からリモート制御できるように接点入力端子を備えています。
    • 出力信号はDVB-ASI準拠のトランスポートストリームです。
    • SNMPエージェント機能を標準で備えているため，SNMPマネージャで本器を監視できます。
    • JISまたはEIAラックに上下ブランク無しで使用が可能です。JIS:1H，EIA:1U兼用）
